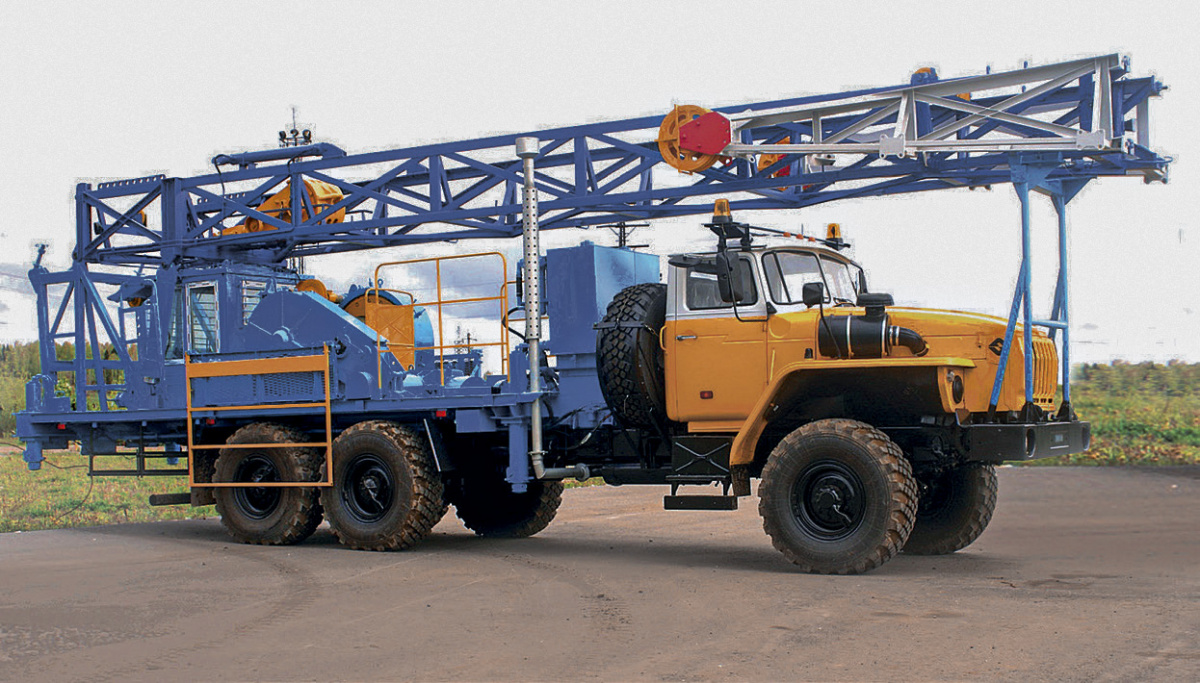

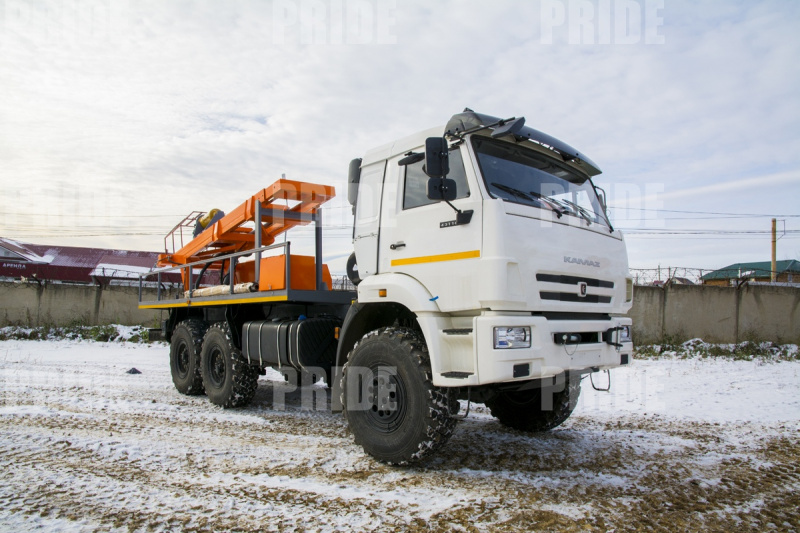

Сәуір-40

Параметр атауы

Сипаттамалары

Көтергіш Блок

Ілгектегі рұқсат етілген жүктеме, кН (ко)

490 (50)

Желдің жылдамдығы 15 м/с, кН (ко)аспайтын кезде жерге тартпаларды орнатпай ілгектегі рұқсат етілетін жүктеме

392 (40)

Көлік базасы:

Орал-4320-1951-60, 6х6 доңғалақ формуласы

Механизмдердің жетегі:

Шасси қозғалтқышы

- дизельді қозғалтқыш түрі

- белгіленген қуат, кВт (ДЗ)

ЯМЗ-65654

169 (230)

Лебедка

- түрі

- лебедканың жетек жылдамдықтарының саны, дана

- максималды тарту күші, кН (ко)

- тежегіш

- Таль блогының көтерілу жылдамдығы, м / с *

дискілі пневматикалық үйкеліс муфтасы бар бір барабанды

6

83 (8,5)

бір жолақты (230 х 120 жастықшалары бар)

0,03 - 1,56

Мұнара:



- бір секциялы, көлбеу, алдыңғы беті ашық:

- жер деңгейінен оське дейінгі биіктік
кронблок, м

- ілгекті көтеру биіктігі, м

17,7

13,4

- екі секциялы, телескопиялық, көлбеу, алдыңғы беті ашық:

- жер деңгейінен оське дейінгі биіктік
кронблок, м

- ілгекті көтеру биіктігі, м

19,4

15,0

- екі секциялы, көлбеу, алдыңғы беті ашық, ашық профильден, жоғарғы бөлігі бүктелген:

- жер деңгейінен оське дейінгі биіктік
кронблок, м

- ілгекті көтеру биіктігі, м

17,7

13,4

Таль жүйесі:

- полиспасттың еселігі

- Таль арқанының диаметрі, мм

6 (3х4)

22

Гидрожүйе

Монтаждау

- сорғы түрі

- номиналды қысым, МПа (кгс/см2),артық емес

- номиналды беру, м3 / с (л/мин)

тісті доңғалақ

15,7 (160)

833,5´10-6 (50)

Жұмысшы

осьтік-поршенді

1

19,6(200)

6168´10-6 (370)

- сорғы түрі

- сорғылардың саны, дана

- номиналды қысым, МПа (кгс/см2), артық емес

- номиналды беру, м3 / с, (л/мин)

Пневматикалық жүйе:

шассидің пневматикалық жүйесінен қуат

- жұмыс қысымы, МПа (кгс/см2),

артық емес

0,68 (7)

Бұрандалы босатқыш
қосылыстар:

- максималды тарту күші, кН (ко)

- сабақтың жүрісі, мм

гидравликалық

54 (5,5)

950±20

Көмекші лебедка:

- ілгектегі рұқсат етілген жүктеме, кН (ко)

- арқанның диаметрі, мм

гидравликалық

29,4 (3)

13,5

Штроптар жиынтығы

- жалпы рұқсат етілген жүктеме, кН (ко)

490 (50)

Діңгек пен жұмыс орындарын жарықтандыру

- жұмыс, авариялық

24 В

Бұрғылау ерітіндісін беруге арналған көтергіш:

- өту тесігінің диаметрі, мм

- жұмыс сұйықтығының қысымы, МПа (кгс/см2), артық емес

жылдам қосылатын қосылымдармен

Ø 50 немесе 75

19,6 (200)

Бұрғылау жеңі

Ø 50 немесе 76 мм, Рраб-19,6 МПа

- ұзындығы, м

12±0,2

Көліктік жағдайдағы габариттік өлшемдер, мм, артық емес:

- ұзындығы

- ені

биіктігі

12210

2800 немесе 2550

4000

Көліктік жағдайдағы салмағы, кг, артық емес

19500

Жинақтаушы жабдық

Сағалық жұмыс алаңы:

- ұзындығы, м

- ені, м

- орнату биіктігі, м

- рұқсат етілген меншікті статикалық жүктеме, Н/м2 (кгс / м2)

- салмағы, кг, артық емес

трансформацияланатын

3

4

0,5…1,7

4905 (500)

1000

Бұрылыс:

- статикалық жүк көтергіштігі,

кН (ко), кем емес

- өту тесігінің диаметрі, мм

- жұмыс сұйықтығының қысымы, МПа (кгс/см2), артық емес

- айналу жиілігі, с-1 (айн / мин),

артық емес

490 (50)

60

19,6 (200)

5 (300)

Р250 бұрғылау роторы:

- үстелдегі максималды момент, кН×м (кгс×м)

- айналу жиілігі, с-1 (айн / мин)

- статикалық жүк көтергіштігі, кН (ко), кем емес

- жетекші құбыр астындағы төсемнің өлшемдері, мм

Гидравликалық жетек

15,69 (1600)

0,96 (60) 1,92 (120)

785 (80)

80 x 80

Р250 бұрғылау роторы:

- үстелдегі максималды момент, кН×м (кгс×м)

- айналу жиілігі, с-1 (айн / мин)

- статикалық жүк көтергіштігі, кН (ко), кем емес

- жетекші құбыр астындағы төсемнің өлшемдері, мм

Механикалық

9,81 (1000)

0,83 (50) –5 (300)

785 (80)

80 x 80

Тірек тақтасы:

- габариттік өлшемдері, м, артық емес

ұзындығы

ені

биіктігі

- салмағы, кг, артық емес

- плитаның бір элементінің массасы, кг; артық емес

құрама дизайн

5,0

0,7

0,1

622

93

Жетекші құбыр:

- шаршы жағының өлшемі, мм

- ұзындығы, м

80 x 80

8

Таль арқанын қайта қосу барабаны

- арқан сыйымдылығы, м, кем емес

200
