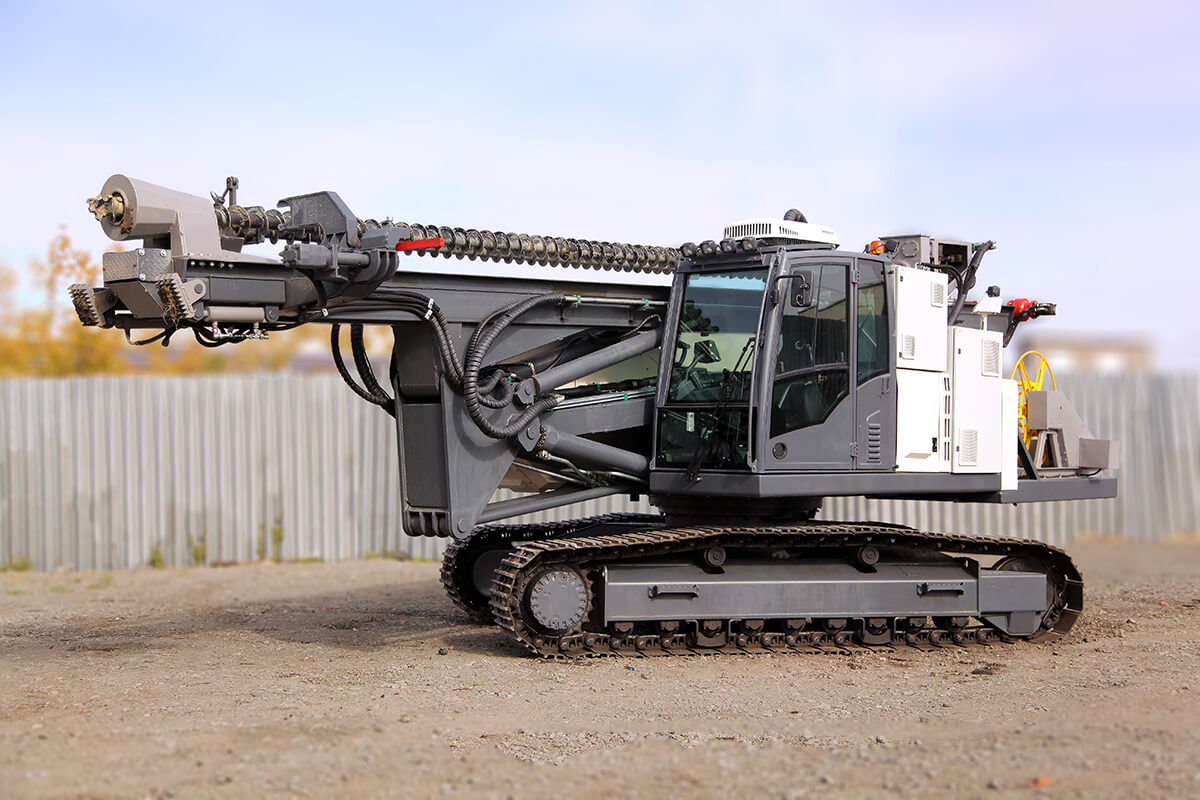

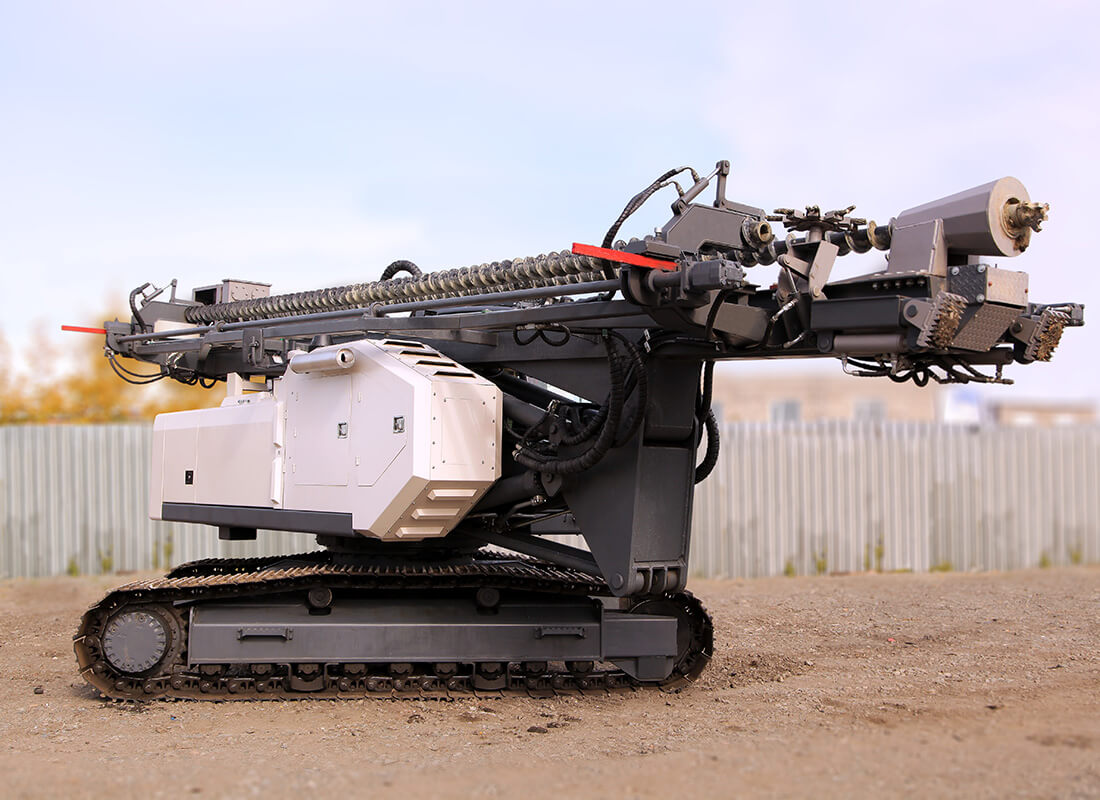

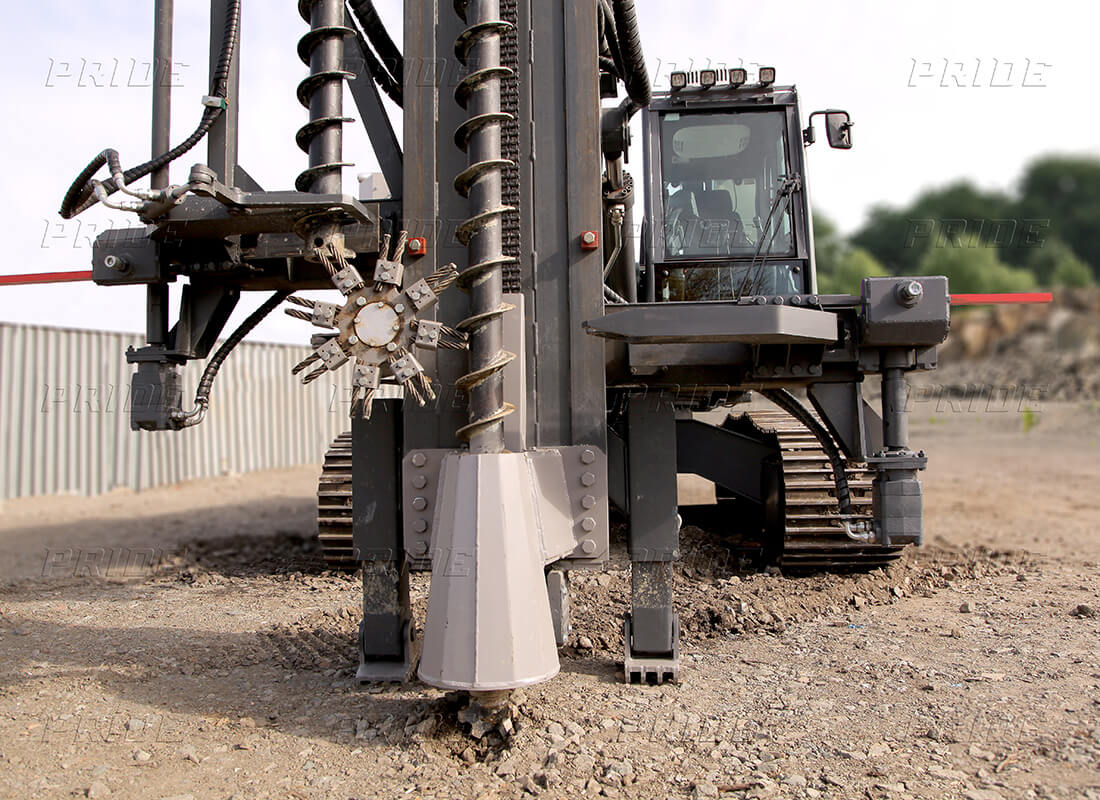

SBU-200

Шасси мен бұрғылау қондырғысының техникалық сипаттамалары

Негізгі машина (шасси)

TX 220 шынжыр табанды Экскаватор

Максималды рұқсат етілген жылдамдық, км/сағ (көлік)

3

Көліктік жағдайдағы бұрғылау қондырғысы бар машинаның габариттік өлшемдері (ДхШхВ), мм

11000x3000x3900

Бұрғылау жабдықтары

Бұрғылау қондырғысының жетегі

Асинхронды электр қозғалтқышы AIMU 280 S6 U1

Бұрғылау қондырғысының резервтік жетегі

Дизельді d-245 қозғалтқышы

Бұрғылау редукторының шпиндельіндегі момент,

30001 дейін / 60001 дейін

Бұрғылау редукторының шпиндельінің айналу жиілігі,

1602/ 802 дейін

Каретка жетегі және бұрғылау редукторы

Гидравликалық

Қосалқы және қосымша жабдықтар жетегі

Гидравликалық

Бұрғылау сорғысының жетегі

Гидравликалық

Діңгектің жұмыс бұрышы (жер деңгейіне қатысты), бұршақ.

90…120

Каретканы көтеруге номиналды күш, кгс

8 0003 дейін

Каретканы көтеруге максималды күш, кгс

8 0004 дейін

Каретканы түсіруге арналған номиналды күш, кгс

50003 дейін

Каретканы түсіруге максималды күш, кгс

9 0004 дейін

Бұрғылау редукторының максималды жүрісі, мм

8 800

Бұрғылау штангасының максималды ұзындығы, мм

7 900

Қолданылатын шнек, мм (DхL), мм

160 x 7 900

Бұрғылау тереңдігі, мм

15 800 дейін 5

Айналмалы контурдағы максималды қысым, МПа

20

Каретка жетегінің контурындағы максималды қысым, МПа

20

Қолданылатын гидравликалық май

Gradient HVLP 32

Гидравликалық резервуардың сыйымдылығы толық/жұмыс, л

400/290

Бұрғылау қондырғысының редукторы үшін қолданылатын май

ТАД-17

Бұрғылау қондырғысының редукторына арналған май көлемі, л

7…9

Гидравликалық майды салқындату жүйесі

Ауамен салқындатылатын май салқындатқыштар

Шассиі бар бұрғылау қондырғысының есептік салмағы:

толық жабдықталған, кг, артық емес

26000
